“征程2022起重工程產業最新發展成果“十大工程一體化項目”
獲獎項目之
“安慶石化煉油轉化工結構調整項目大型設備吊裝運輸工程”
項目基本概況：
中石化安慶分公司煉油轉化工結構調整項目是中國石化"十條龍"科技攻關項目，主要建設內容包括新建 300 萬噸/年重油 DCC（含雙脫單元）、160萬噸/年氣分、80萬噸/年芳烴抽提、40萬噸/年乙苯-苯乙烯、30萬噸/年聚丙烯、200 噸/小時污水汽提等6套裝置；利舊80萬噸/年柴油加氫裝置改造為70萬噸/年裂解汽油加氫裝置。2020年4月9日項目可研報告獲總部正式批復，2021年6月25日主體工程建設正式啟動。
專家點評
——評審專家
石油化工工程項目重型和大型設備的運輸和吊裝一直是項目現場實施階段的重點和難點。怎樣有效地利用相對比較狹窄的場地，科學地調度不同工種不同部位不同單位的“分工協作”是一個一直困惑著項目管理人員的課題。該工程在充分優化各種固有條件的基礎上，在長江沿岸水網地域的丘陵山區，較好地解決了“鄉村道路狹窄”、“原有橋梁負荷不足”、“水陸過泊”等難題，實現了起重吊裝和現場專業安裝作業的一體化工程運作。
——評審專家
項目集大型設備的公路運輸、水路運輸及吊裝于一體，亮點是自行設計建造的2000t級多水位移動式重型碼頭。
——評審專家
運輸設備數量大、路線長、途徑方式多、現場吊裝就位統籌策劃運作。
——評審專家
從制造工廠到吊裝就位，更進一步的一體化吊裝運輸業務。
——評審專家
一

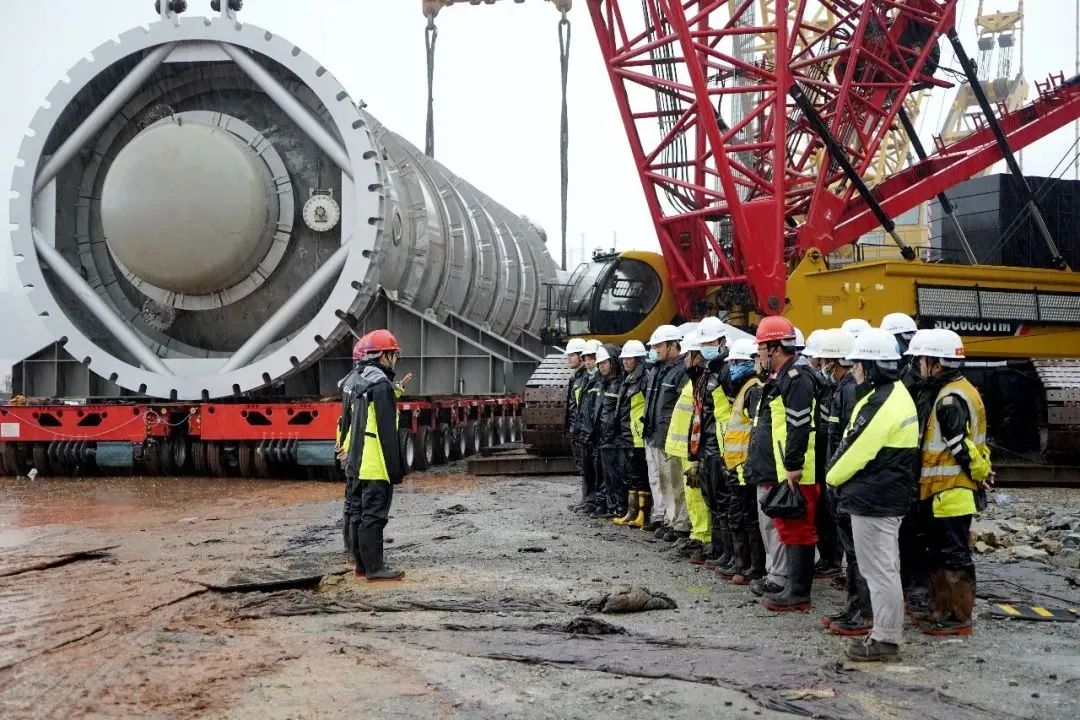

2022年3月5日，安慶石化項目乙苯單元烷基化反應器R101A成功順利就位。本次吊裝的烷基化反應器R101A長28.580米，直徑4.6米，設備重量119噸，使用550噸履帶吊為主吊，280噸履帶吊為溜尾的雙吊車抬送法的吊裝工藝。
苯乙烯裝置首吊的順利完成標志著安慶石化煉油轉化工結構調整項目苯乙烯裝置設備安裝正式進入施工階段。
二
2000噸級

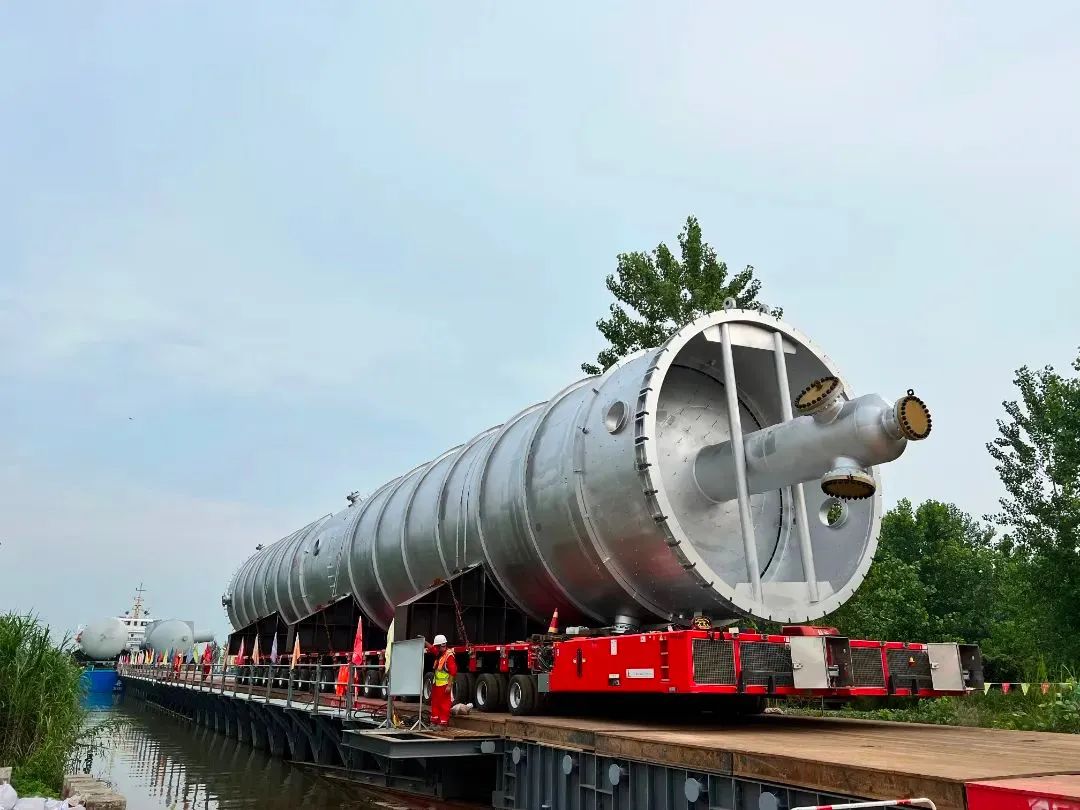

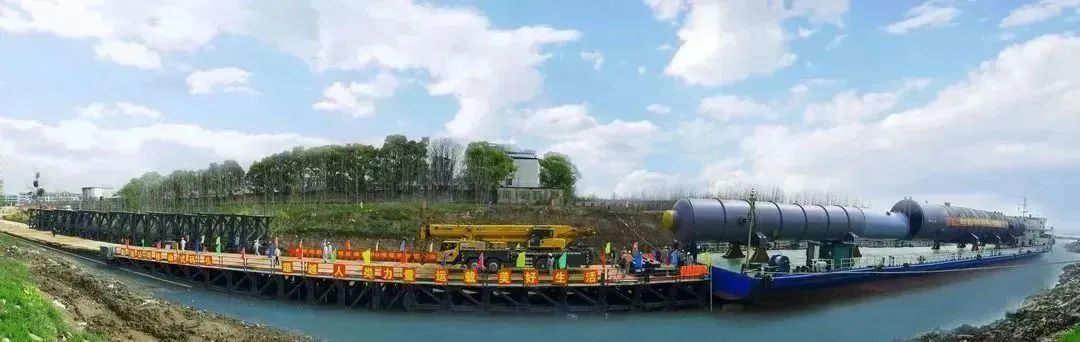

2022年3月18日，中石化起運公司用自主創新研發的2000噸級多水位移動式重載“碼頭”，將安慶石化煉油轉化工項目的首臺大型設備脫丙烷塔成功滾裝上岸。
針對安慶項目原有碼頭設施無法滿足超大件設備卸船、且作業效率低，不能適應現階段建設需要等實際情況，起運公司主動進行科技攻關，實地測量、研究現有地理環境現狀，創新性提出多水位移動式重載“碼頭”建設方案，對原有碼頭進行更新改造，研究提出安慶石化工程大型設備在制造廠整體制造、整體運輸及碼頭整體滾裝、整體吊裝的全流程一攬子解決方案，突破傳統工藝，大大提升工程建設整體效率，有效助力項目建設質量、安全工作高效推進。
起運公司自主研發的國內首創多水位移動式重載“碼頭”，適用于江河、海岸等類似場景，解決了大型設備沿岸接駁的一大難題，具有重要的意義和較強的實用性。
該“碼頭”建設充分利用公司重型裝備升級改造閑置的動力系統和自動化控制系統，讓國有資產繼續發揮余熱，物盡所能。在安慶石化煉油轉化工工程建設首秀亮相后，將成為起運公司吊裝運輸一體化業務開疆拓土的又一“拳頭裝備”和“秘密武器”。
三
三臺超限設備成功吊裝
2022年3月25日到29日，結構調整項目第一批吊裝的超限設備——苯乙烯單元第一、第二脫氫反應器及三聯換熱器陸續成功吊裝就位。
四
移動式碼頭+降位運輸相結合
超限丙烯塔穿越管廊順利運抵

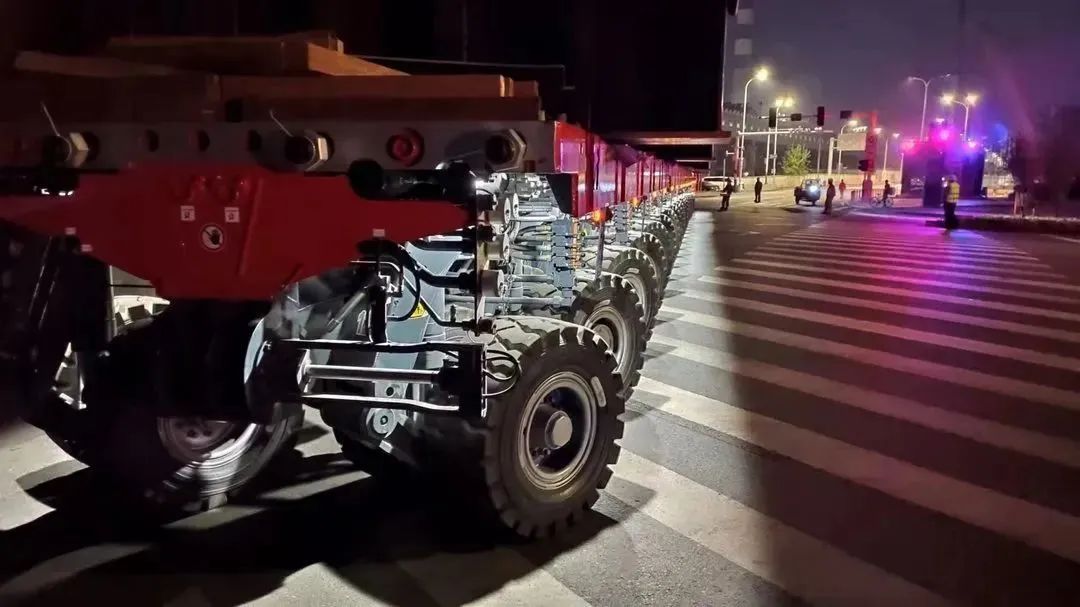

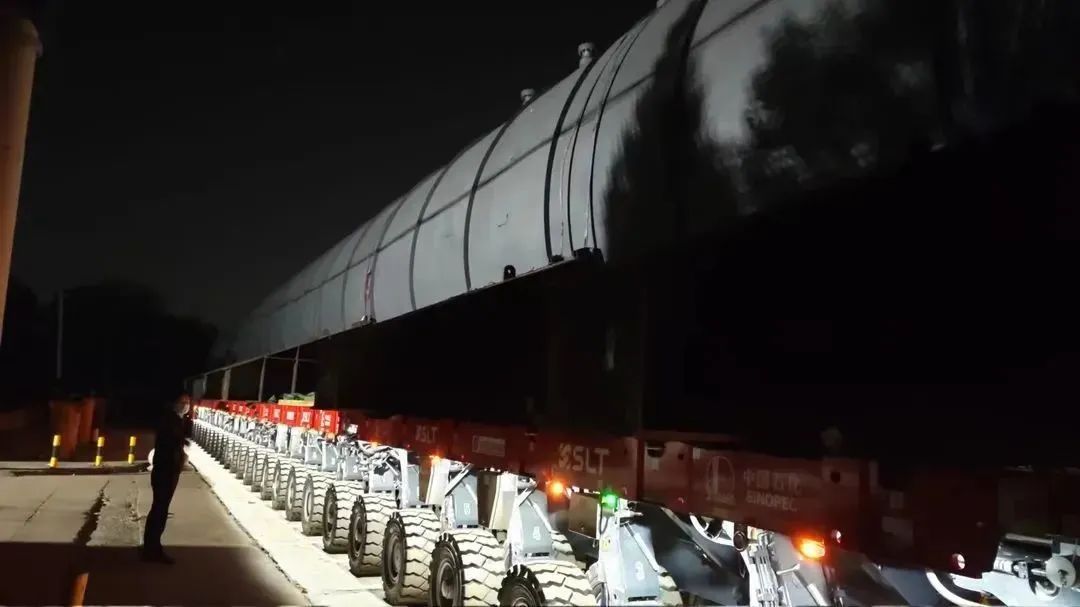

2022年4月11日，安慶項目順利完成兩臺超限丙烯塔的卸船與穿越管廊運輸任務，也是繼項目首臺設備脫丙烷塔上岸運抵現場后，石化起運公司開發的2000噸級多水位移動式重載碼頭又一專利技術亮相。

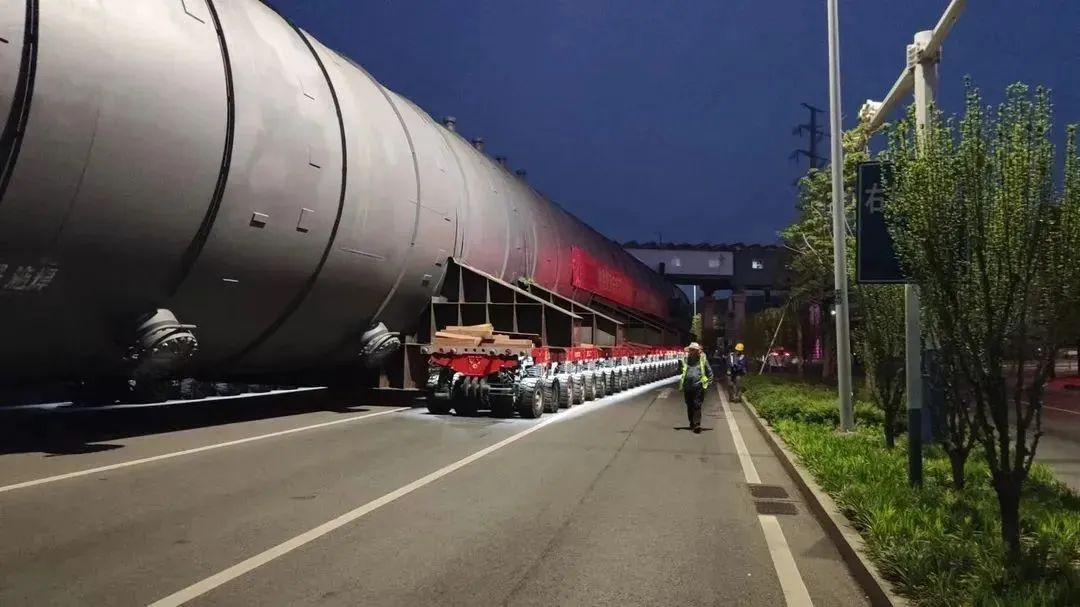

此次運輸，公司采用移動式碼頭和降位運輸兩項專利技術結合，將直徑7米，長85.3米，凈重1150噸的超限丙烯塔穿越管廊順利運抵項目現場。該設備是安慶石化最長最重的整體運輸塔器，打破了安慶石化設備運輸紀錄，也是安慶石化移動式碼頭自建成以來的第二次“重磅亮相”。
五
4000噸履帶吊主吊
重達1200噸丙烯塔吊裝就位
2022年5月13日，中石化安慶分公司煉油轉化工結構調整項目現場，高85米，直徑7米，重1200噸的丙烯塔C-105順利吊裝就位。
六
安慶項目大型設備水路運輸
完美收官
2022年6月13日下午，起運公司安慶項目最后一航次——"興潤大件"搭載5臺設備順利靠泊安慶石化大件碼頭并開始卸船，標志著起運公司安慶項目合同范圍內41臺大型設備水路運輸工作圓滿完成。
中石化重型起重運輸工程有限責任公司作為煉油轉化工結構調整項目大型設備吊裝運輸工程專業總承包單位，主要工作內容：
?大型設備運輸45臺/18120.96噸（不含鞍座及備品備件），其中：公路+水路門到門運輸大型設備41臺/11670.96噸，現場倒短運輸4臺（16件）/6450噸，清單外設備運輸。
?大型設備吊裝，80噸以上大型設備 62臺/19750噸，80噸以下設備 99臺/5113噸，合計161臺/24863噸；其它需要150噸級及以上吊裝的設備、鋼結構模塊、煙道等，發包人另行確定（暫定：乙苯苯乙烯15臺650噸，催化裂解156臺/8065噸，未包含成框成片鋼結構模塊）共計：332臺/33578噸。
安慶石化煉油轉化工結構調整大型設備吊裝運輸工程項目，開工時間：2022年3月5日（項目首吊）；施工高峰期：2022年3月-2022年9月，高峰期最大參建人數168人。合同總工期：288天；項目全面中交目標時間：2022年12月31日。
